四、RocketMQ入门（RocketMQ 存储文件）

一、RocketMQ存储概要设计

RMQ主要存储的文件包括commitlog文件、consumeQueue文件、IndexFile文件。

CommitLog是消息存储文件，所有消息主题的消息都存储在CommitLog文件中；
ConsumeQueue是消息消费队列文件，消息达到commitlog文件后将被异步转发到消息消费队列，供消息消费者消费；
IndexFile是消息索引文件，主要存储的是key和offset的对应关系。

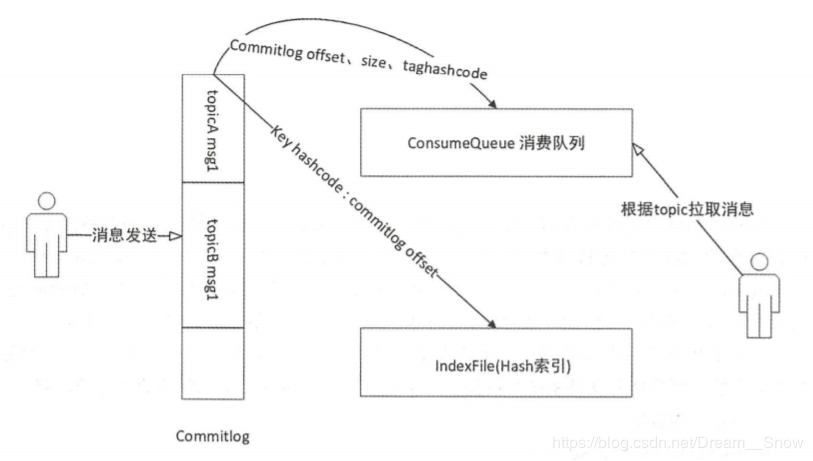

RocketMQ的数据流向如下图所示：

二、RocketMQ存储文件

1、磁盘存储文件

abort：RocketMQ 启动时生成，正常关闭时删除，如果启动时存在该文件，代表 RocketMQ 被异常关闭
checkpoint：文件检查点，存储 commitlog 、consumequeue、indexfile 最后一次刷盘时间或时间戳
index：消息索引文件存储目录
consumequeue：消息消费队列存储目录
commitlog：消息存储目录
config：运行时的配置信息，包含主席消息过滤信息、集群消费模式消息消费进度、延迟消息队列拉取进度、消息消费组配置信息、topic配置属性等

RocketMQ的存储文件(CommitLog、ConsumeQueue、IndexFile)都被设计为固定长度，如果一个文件写满以后再创建一个新文件，文件名就为该文件第一条消息对应的全局物理偏移量。

1、CommitLog文件

文件名为 20 位数字组织，以该文件第一条消息的偏移量为文件名，长度不足 20 的在前面补 0。文件默认大小为 1G，可根据 mappedFileSizeCommitLog 属性改变文件大小。

存储所有消息内容，写满一个文件后生成新的 commitlog 文件。所有 topic 的数据存储在一起，逻辑视图如下：

1 ) TOTALSIZE:该消息条目总长度,4字节
2 ) MAGICCODE:魔数，4字节,固定值0xdaa320a7
3 ) BODYCRC：消息体crc校验码，4字节
4 ) QUEUEID：消息消费队列ID，4字节
5 ) FLAG：消息FLAG,RocketMQ不做处理,供应用程序使用，默认4字节
6 ) QUEUEOFFSET ：消息在消息消费队列的偏移量，8字节
7 ) PHYSICALOFFSET:消息在 CommitLog文件中的偏移量，8字节
8 ) SYSFLAG：消息系统 Flag ，例如是否压缩、是否是事务消息等，4字节
9 ) BORNTIMESTAMP：消息生产者调用消息发送API的时间戳， 8字节
10 ) BORNHOST：消息发送者IP、端口号，8字节
11 ) STORETIMESTAMP: 消息存储时间戳，8字节
12 ) STOREHOSTADDRESS: Broker 服务器 IP+端口号，8字节
13 ) RECONSUMETIMES:消息重试次数，4字节
14 ) Prepared Transaction Offset:事务消息物理偏移量，8字节
15 ) BodyLength ：消息体长度，4字节
16 ) Body:消息体内容，长度为 bodyLength 中存储的值
17 ) TopieLength:主题存储长度，1字节，表示主题名称最多 255 字符
18 ) Topic: 主题，长度为 TopieLength 中存储的值
19 ) PropertiesLength：消息属性长度，2字节，表示消息属性长度不能超过 65536个字符
20 ) Properties：消息属性，长度为 PropertiesLength 中存储的值

消息的查找实现

1)、首先获取当前commitlog目录的最小偏移量：首先获取目录下的第一个文件，如果该文件可用，则返回该文件的起始偏移量，否则返回下一个文件的起始偏移量；

2)、根据该offset返回下一个文件的起始偏移量：后获取一个文件的大小，减去（offset%MappedFileSize）其目的是回到下一文件的起始偏移量；

3)、根据偏移量与消息长度查找消息：首先根据偏移找到所在的物理偏移量，然后用offset与文件长度取余得到在文件内的偏移量，从该偏移量读取size长度的内容返回即可。如果只根据消息便宜查找消息，则首先找到文件内的偏移量，然后尝试读取4个字节获取消息的实际长度，最后读取指定字节即可。

2、ConsumeQueue文件

ComsumeQueue可以看成是CommitLog关于消息消费的“索引”文件，ConsumeQueue的第一级目录为消息主题，第二级目录为主题的消息队列：
为了加速ConsumeQueue消息条目的检索速度与节省磁盘空间，ConsumeQueue中的存储单元是一个20 字节定长的数据，包含8字节的commitlogoffset（这条消息在commitlog文件的实际偏移量）、4字节的消息大小、以及消息的hash值。

3、Index索引文件

为了提高根据主题与消息队列检索消息的速度，RocketMQ 引入了 Hash 索引机制为消息建立索引，对 CommitLog 进行数据索引，这里借用了HashMap的思想：

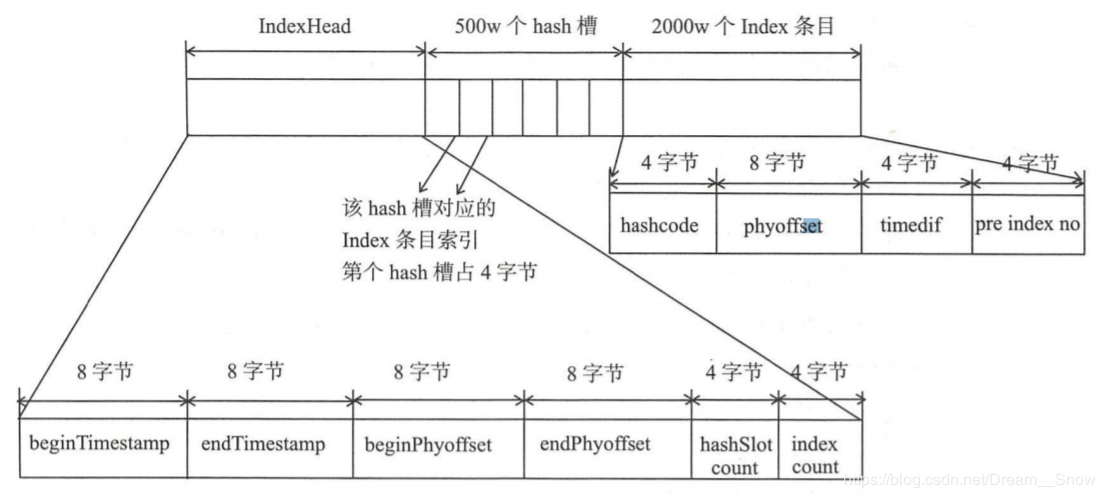

索引文件布局如下：

1)、IndexHeader头部，包含40个字节，记录该IndexFile的统计信息，其结构如下：

beginTimestamp：包含消息的最小存储时间
endTimestamp：包含消息的最大存储时间
beginPhyoffset：包含消息的最小物理偏移量（commitlog文件偏移量）
endPhyoffset：包含消息的最大物理偏移量（commitlog文件偏移量）
hashslotCount：hashslot个数，使用意义不大
indexCount：Index条目列表当前已使用的个数

2)、Hash槽，一个IndexFile默认包含500万个Hash槽，每个hash槽存储的是落在该hash槽的hashcode最新的Index的索引

3)、Index条目列表，默认一个索引文件包含2000万个条目，每一个Index条目结构如下：

hashCode：key的hashcode
phyoffset：消息对应的物理偏移量
timedif：该消息村粗时间与第一条消息的时间戳的差值，小于0该消息无效
preIndexNo：该条目的前一条记录的Index索引，当出现hash冲突时，构建的链表结构

4、CheckPoint文件

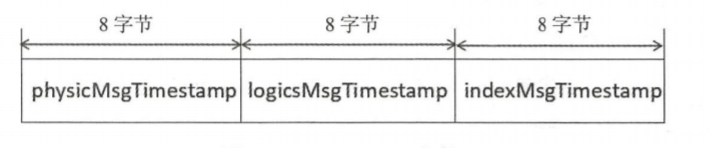

记录 CommitLog，ConsumeQueue，IndexFile 的刷盘时间点，文件固定长度为 4k，其中只用该文件的前 24个字节，存储格式如下：

MessageStore中存储的消息除了通过ConsumeQueue提供给consumer消费之外，还支持通过MessageID或者MessageKey来查询消息；使用ID查询时，因为ID就是用broker+offset生成的（这里msgId指的是服务端的），所以很容易就找到对应的commitLog文件来读取消息。对于用MessageKey来查询消息，MessageStore通过构建一个index来提高读取速度。

如果消费者直接基于commitlog 进行消费的话，简直就是一个恶梦，因为不同的主题的消息完全顺序的存储在 commitlog 文件中，根据主题去查询消息，不得不遍历整个 commitlog 文件，显然作为一款消息中间件这是绝不允许的。RocketMQ 的ConsumeQueue 文件就是来解决消息消费的。首先我们知道，一个主题，在 broker 上可以分成多个消费对列，默认为4个，也就是消费队列是基于主题+broker。那 ConsumeQueue 中当然不会再存储全量消息了，而是存储为定长（20字节，8字节commitlog 偏移量+4字节消息长度+8字节tag hashcode）,消息消费时，首先根据 commitlog offset 去 commitlog 文件组（commitlog每个文件1G，填满了，另外创建一个文件），找到消息的起始位置，然后根据消息长度，读取整条消息。但问题又来了，如果我们需要根据消息ID，来查找消息，consumequeue 中没有存储消息ID,如果不采取其他措施，又得遍历 commitlog文件了，为了解决这个问题，rocketmq 的 index 文件又派上了用场。
